色付け

Modelifyはモデリングライドラインに準拠するように、ブロックの自動的な色付けを行います。各ブロックのタイプ、または、ブロックライブラリに対してルールを設定することが可能であり、その上、バックグラウンドとフォアグラウンドの色を指定することができます。

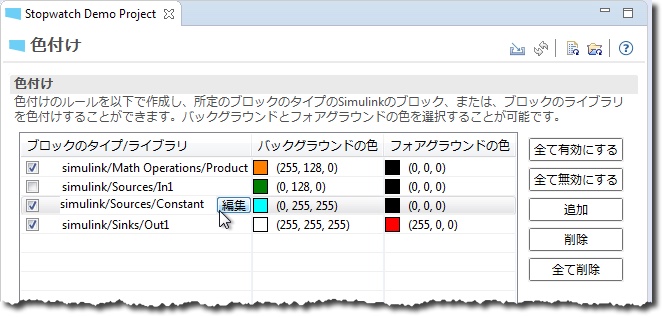

色付けのルールを設定する方法:

• 色付けタブを選択し、追加ボタンをクリックします。
• ブロックのタイプ/ライブラリカラムでセルをクリックし、編集ボタンをクリックします。
• ダイアログが開いたら、ブロックのタイプ、または、ライブラリを選択し、OKクリックします。
• バックグラウンドカラー、または、フォアグラウンドカラーをクリックし、続いて...ボタンをクリックします。
• 色を選んで、ダイアログを閉じてください。

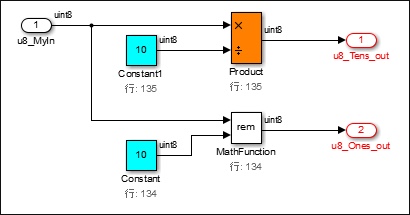

以下の生成されたサンプルモデルの画像は、上の図にある色の設定に対応しています。 Inportの色は指定されていますが、無効にされているため、適用されていない点にご注意ください。
